2012/06/28 (Thu) 井戸水クーラー その2

試作機１号が完成。


一人でも多くの井戸水ユーザーに「井戸水クーラー」をつくってもらいたいので、作り方や材料を記載することに。



コレが熱交換器。

クルマのラジエーターというパーツ。

クルマ屋さんのバックヤードに腐るほどあるでしょう。

コレに井戸水を通して風を送れば冷風が出るという単純な仕組み。



コレは塩ビパイプのエルボ。



ラッキーなことに（規格なのか？）ラジエーターのホース差込口外径と塩ビエルボの外径は29mmで同じ。



そのエルボにコイツを



短くカットして差し込むと内径が約16mmになる。

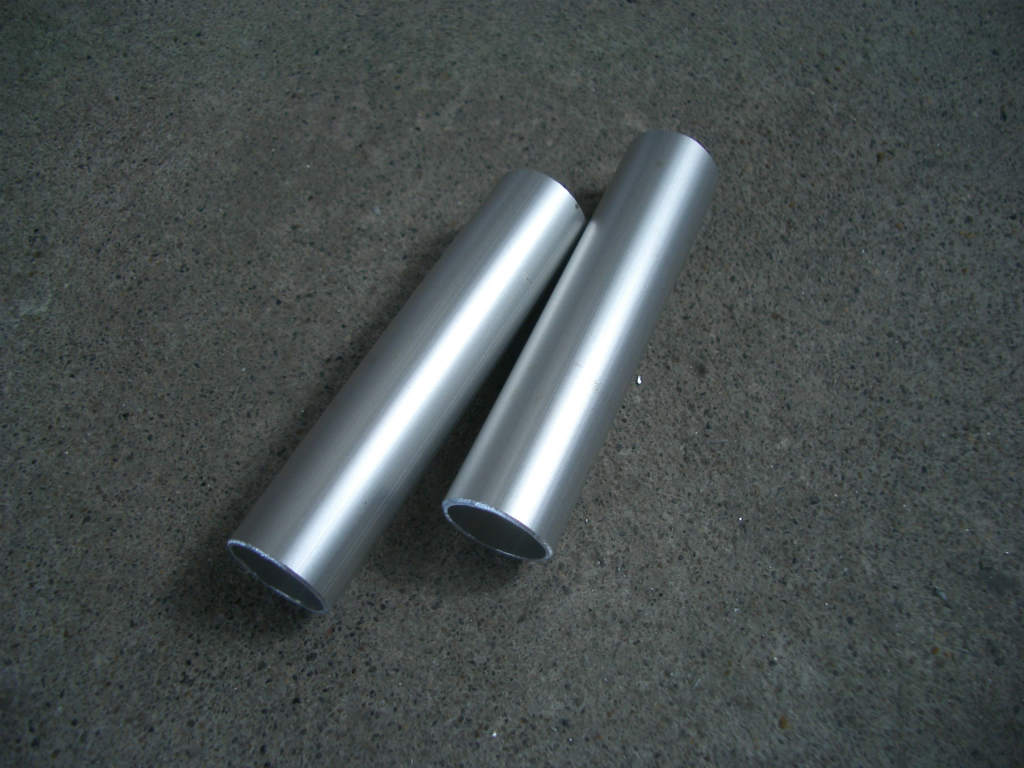

ソコへ外径16mmのアルミパイプを差し込む。



差し込む時はシリコンシーラントを塗ってから回し入れると良い（ってドコかのサイトに書いてあった）。



コレでラジエーターと水道をホースで接続するコトが出来る。


あとは送風の方法だが・・・

ラジエーターに付属のファンは使わずに、扇風機で送風しようと思っていた。

ナゼかと言うと付属のファンはウルサイし調整が効かないし・・・それに交流100Vから直流12Vに変換しなきゃならないから。

で、扇風機で試したんだケド・・・シュラウドが無いぶん風が横に逸れて効率がワルイし、ラジエーターの目を突き抜けて風を送るにはmaxパワーにしなきゃならず結局ウルサイW

なので大人しく付属のファン使用に路線変更・・・。



電源ドナーはワタシの人生初PCからいただく。

10年くらい前に自作した思い出のひと品W



摘出。

当時奮発したHDはたったの80ＧＢだったW



配線＆配管。



こんなカンジでホースを接続して、



水を入れる。

ちなみに「水道→ホース→ラジエーター下部差込口→ラジエーター上部差込口→ホース→流し台」という順番。

ファンを回してみると・・・うるさ～い！

そしてビミョーな風が・・・（汗）

ゼンゼン冷たくない！！！

それもそのハズ。

今日はとても涼しいからね。

暑い時じゃないと効果は感じられない。

ってことで試作機１号の効果を実感するのは暑い日までお預け～。



PS

知りたいコトがあれば質問してクダサイ。

知りうる限りのコト（大したことないけど）をお教えします。
